تفاصيل المنتج:
|
| ضمان: | 1 سنة للازدهار arrm | لون: | أصفر ، أسود ، اختياري |
|---|---|---|---|
| جزء اسم: | ذراع الرافعة / الذراع / أسطوانة الجرافة | توفير خدمة ما بعد البيع: | 24 ساعة دعم عبر الإنترنت |
| حالة: | 100٪ منتج جديد | سعة الجرافة (م 3): | 0.6 متر مكعب |
| دلو اسطوانة: | 20 ر | غير مشمول: | اسطوانة العصا ، ثقل الموازنة |

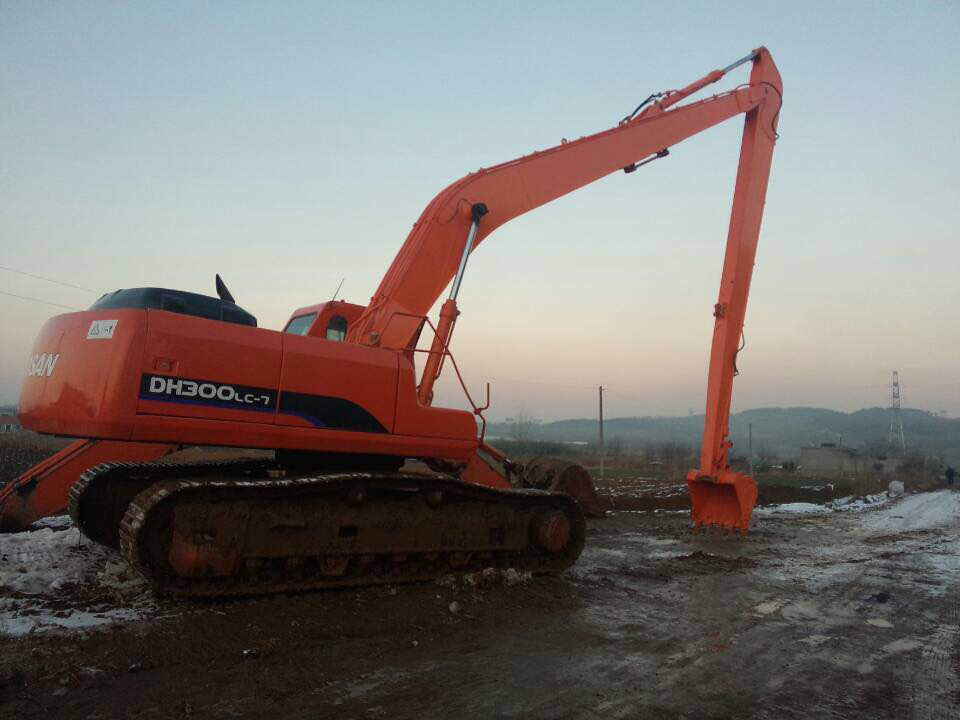

| إبراز: | DX300 Doosan Long Reach,بطول 19 مترًا من Doosan Long Reach,أذرع حفارة طويلة المدى Doosan DX300 |
||
مخطط محاكاة يصل طوله إلى 20 مترًا
معلمات ذراع الرافعة طويل المدى للحفارة 20 مترًا
| حفارة طن | الطول الإجمالي (مم) | (أ) بوم (مم) | (ب) الذراع (مم) | أقصى نصف قطر للحفر (مم) | أقصى عمق حفر (مم) | أقصى ارتفاع للتفريغ (مم) | ارتفاع الحفر الأقصى (مم) | حجم الجرافة (متر مكعب) | اسطوانة (طن) |
| 11-15 ت | 13000 | 7250 | 5750 | 11200 | 9000 | 7550 | 9350 | 0.15-0.3 | 12 ت |
| 20-25 طن | 15400 | 8220 | 7180 | 14500 | 11300 | 10400 | 12600 | 0.4-0.6 | 12 ت |
| 20-30 طن | 18000 | 10000 | 8000 | 17300 | 13000 | 17200 | 14000 | 0.4-0.7 | 12 ت |
| 35-40 طن | 20000 | 11000 | 9000 | 19200 | 14900 | 12900 | 15200 | 0.6-1.2 | 12 ت |
| 40-45 طن | 22000 | 12000 | 10000 | 21300 | 16000 | 14000 | 17000 | 0.5-1 | 20 ت |
| 40-50 طن | 24000 | 13000 | 11000 | 23000 | 17900 | 15200 | 18100 | 0.5-1.1 | 20 ت |
01 استخدم مادة Q355B ،
02 يعتمد خط أنابيب فولاذي دقيق
03 اعتماد سبيكة النحاس الأكمام قاعدة ذراع كبيرة
04 طبقتان أخدود ملحوم لضمان
05 فحص الجودة المزدوج قبل المغادرة
06 تفاوت حجم الموقع في حدود 1 مم
07 يمكن أن تصل زاوية ذراع الرافعة والذراع إلى 163 درجة
التسامح في غضون 5-10um ، ضمان دقة الثقب
س 1: لماذا لا توجد أسطوانات ذراع الرافعة والذراع في الخطة؟
A1: أولاً ، يتم إطالة الذراع الطويلة بالكامل ، لكن ذراع الرافعة يطول فقط من الغلاف الأوسط إلى نهايته ، لذلك يمكن استخدام أسطوانة ذراع الرافعة والذراع الأصلية.ثانيًا ، يمكن أن يؤدي استخدام الأجزاء الأصلية إلى توفير التكلفة.
Q2: ما هي مدة ذراع الرافعة التي يمكن تكوين الحفار الصغير بها؟هل من الضروري زيادة الثقل الموازن؟
أ 2.بشكل عام ، يقترح أطول ذراع للحفارة 30-40 أن يكون 8 أمتار ، ويمكن تكوين دلو 0.1 متر مكعب ، دون الحاجة إلى ثقل موازنة إضافي.55 أطول ذراع للحفارة يقترح أن يكون 12 مترًا ، ويمكن تكوين دلو 0.1-0.15 متر مكعب ، ويحتاج إلى ثقل موازنة إضافي 0.5 طن.يقترح أطول ذراع للحفارة 60-80 أن يكون 12 مترًا ، ويمكن تكوين دلو 0.15-0.25 متر مكعب ، ويحتاج إلى 0.5-0.7 طن ثقل موازنة إضافي.
لا يوصى بمد ذراع ذراع الرافعة إلى أطول طول حيث أن الحفار الصغير سهل الخفق.
من فضلك لا تتردد في الاتصال بنا للحصول على أي تفاصيل ، شكرا لك!
